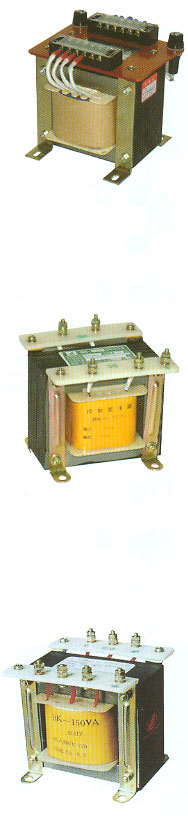

BK DK系列控制变压器

BK(DK)系列控制变压器

一、控制变压器-用途 BK系列机床控制变压器（以下简称变压器）适用50-60Hz电压至500V的电路中，通常用作机床控制电器或局部照明灯及指示灯的电源之用。二、控制变压器-结构特征 BK变压器按结构可分为壳式，按安装方式可分为立式。三、控制变压器-型号及其含义

四、控制变压器-使用环境
1、周围空气温度-5℃至+40℃，24小时的平均值不超过+35℃；
2、安装地点海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

五、控制变压器-外形及安装尺寸

型号	外型尺寸			安装孔距		安装孔 K*J
型号	Bmax	Dmax	Emax	A	C	安装孔 K*J
BK-50	86	95	93	70±0.4	50±3	5*12
BK-100	100	110	113	85±0.4	60±2.5	6*12
BK-150	100	125	113	85±0.4	66±2.5	6*12
BK-250	160	107	137	100±0.4	80±3	9*11.5
BK-300	160	107	137	100±0.4	80±3	9*11.5
BK-400	160	143	137	110±0.4	92±3	9*11.5
BK-500	160	143	137	110±0.4	92±3	9*11.5
BK-700	160	160	137	110±0.4	102±3	9*11.5
BK-1000	160	180	137	150±0.4	100±3.5	9*11.5
BK-1500	160	240	137	160±0.4	132±3.5	9*11.5
BK-2000	184	270	145	160±0.4	132±3.5	9*11.5
